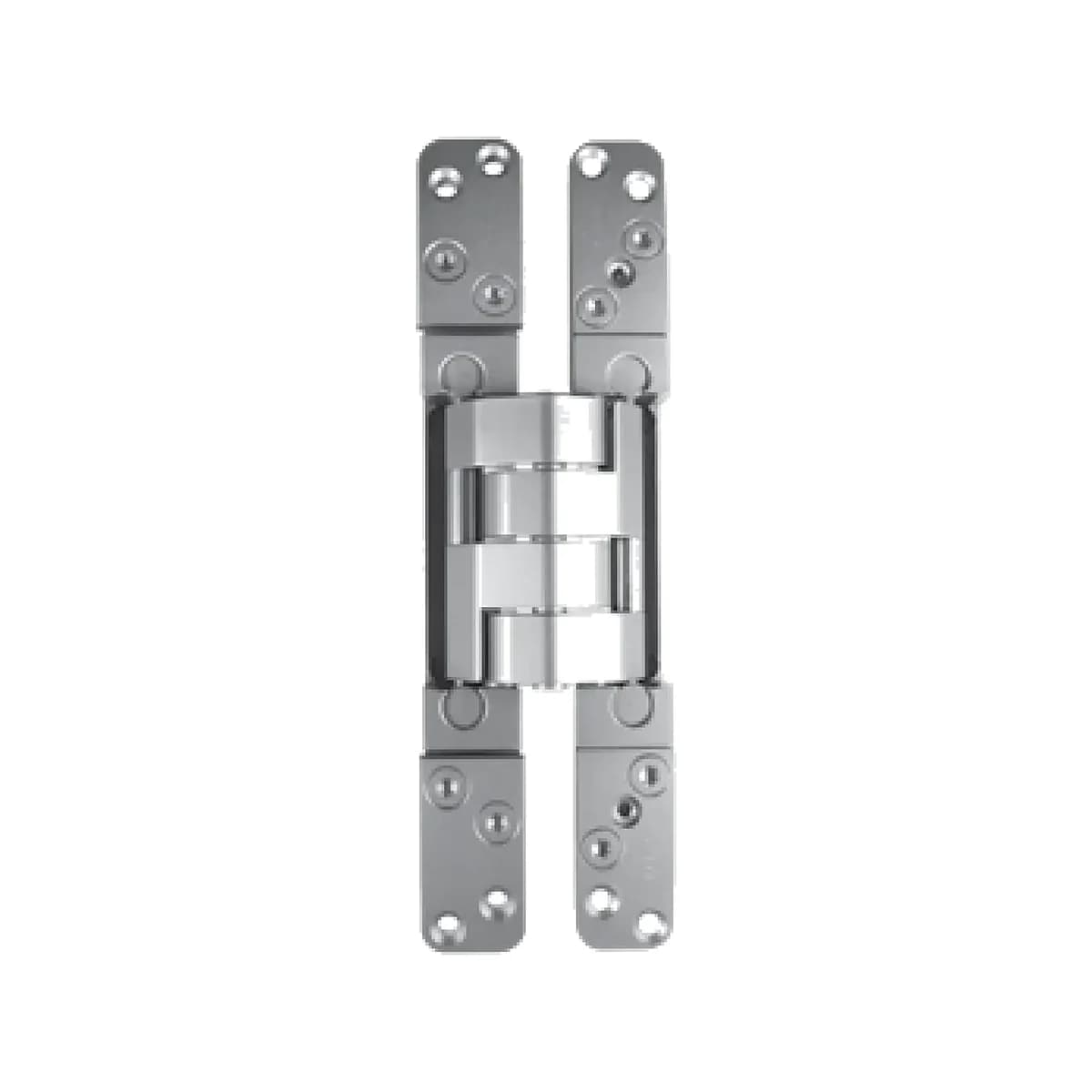

Paslėpiami vyriai Pivota DX 200 3D design

Pritaikymas:

• Lygiabriaunės durys be užlaidos – varčia ir stakta uždarytos sudaro vieną plokštumą.
• Masyvios, aukštos ir apdailintos durys, kurių svoris siekia iki 200 kg vyrių porai.
• Reprezentacinės erdvės, viešbučiai, biurai, privatūs namai, visuomeniniai pastatai.
• Durys su sunkia apdaila – panelėmis, akmens ar plytelių danga, stiklu.
• Priešgaisrinės durys – DX 200 3D priešgaisrinė versija yra standartinė.

Kaip veikia:

• Vyris įfrezuojamas į varčią ir staktą, todėl uždarius duris jo visiškai nesimato.
• Visas kinematinės kreipiamosios apkrovas perima horizontaliai išdėstytos ašys – toks stūmoklinis kreipimas užtikrina labai didelę veikimo saugą.
• Keturių svirčių jungtis tiksliai susikabina ir neleidžia varčiai persisukti ar pakrypti net esant didelėms apkrovoms.
• Penkių ašių jungtis kartu su stūmokline kreipiamąja suprojektuota ilgalaikiam darbui be priežiūros.
• Atsidarant durų galinė briauna šiek tiek pakyla nuo staktos krašto, todėl tarpinė nesitrina.

Reguliavimas:

• Reguliuojama trimis kryptimis.
• Rantytos prispaudimo plokštelės leidžia nustatyti durų aukštį ir šoninį prispaudimą prie tarpinės – reguliavimas nepriklauso nuo durų svorio.
• Užlaidos tarpas nustatomas reguliavimo veleneliais varčios dalyje.
• Visi reguliavimai keičia tik durų padėtį – vyrio jungties mechanika lieka nepaliesta. Tai užtikrina tikslumą kasdieniame nenutrūkstamame darbe.

„Design“ versija:

• Švarus vaizdas be matomų tvirtinimo ir reguliavimo varžtų.
• Magnetiškai laikomi dangteliai leidžia lengvai prieiti prie varžtų ir vėl juos paslėpti.

Kaip pasirinkti apkrovos klasę:

• Skaičius pavadinime žymi DX serijos apkrovos klasę.
• DX 60 – iki 100 kg · DX 100 – iki 120 kg · DX 120 – iki 160 kg · DX 200 – iki 200 kg vyrių porai.
• Toje pačioje 200 klasėje: DXA 200 „Alu“ – 180 kg, DX 200 – 200 kg, DXS 200 „Steel“ – 250 kg. Visų trijų frezavimo išpjova vienoda (Cutout B), todėl prireikus galima pereiti prie stipresnio nekeičiant durų paruošimo.
• Skaičiuojant durų svorį būtina įtraukti visą apdailą.

Kuo skiriasi DX ir FX serijos:

• DX – lygiabriaunėms durims be užlaidos.
• FX – durims su užlaida, kai varčia persidengia su stakta.
• Serijos tarpusavyje nepakeičiamos – prieš renkantis reikia žinoti durų tipą.

Papildomos galimybės:

• „Safe“ apsauga nuo įsilaužimo (RC2 / RC3) – pagal užsakymą.
• Priedai: apsauginės plokštelės apkabinamosioms ir uždaroms staktoms, laikikliai metalinėms staktoms, tvirtinimo rinkiniai plieninėms durims, frezavimo šablonai.
• „IHA“ aukščio reguliavimo mechanizmas šiam modeliui negaminamas.
